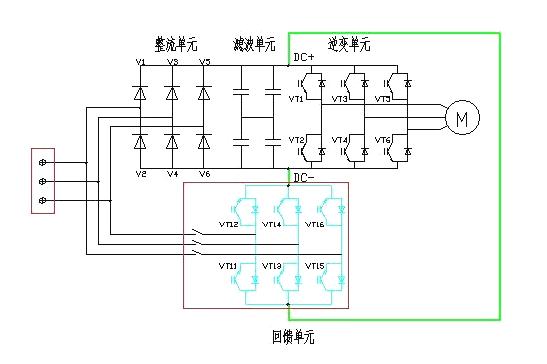

变频节能原理 2011年06月07日14:43 HYPERLINK / 中国节能设备门户 来源：保设备网 1.变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。2.变频节能原理在生产中，许多设备的能耗都与 1.变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。 2.变频节能原理 在生产中，许多设备的能耗都与机组的转速有关，其中油、水泵最为突出，这些设备一般都是根据生产中可能出现的最大负荷条件，如最大流量和扬程进行选择的，但实际生产中所需的流量往往比设计的最大流量小的多，如果所用的电动机是不能调速的，通常只能通过调节阀门的开度来控制流量其结果在阀门上会造成很大的能量损耗，如果不用阀门调节，而是让电机调速运行，那么，当需要的流量减少时，电动机的转数降低，消耗的能量将会明显减少。 可知，当转速下降1/2时，流量下降1/2，压力下降 1/4，功率下降为1/8，即功率与转速成3次方的关系下降。如果不是用关小阀门的方法，而是把电机转速降下来，那么随着泵的输出压头的降低，在输出同样流量的情况下，原来消耗在阀门上的功率就可以完全避免，这就是调速节电的原理所在。简单地说，就是在不装变频调速装置时，泵的出口排量靠出口阀调节，电机易过负荷，流量小时，靠关小阀门调节，增加了管道阻力， 使部分能量白白消耗在泵出口阀门上，安装变频调速器后， 可以降低泵的转速，泵的扬程也相应降低， 电机的电耗也相应降低，使原来消耗在泵出口阀上的能量， 用变频调速方法得到了解决。由于采用恒转矩特性， 变频降速后的电机转矩不变，拖动力矩恒定，可以保证排量，从而实现了节约电能的作用。 3.节能举例，以水泵为例： 频率降低,电机铁耗会减速小.n=60f/2p,转速降低，电机的输出功率减小.所以就节能了. 由流体力学可知，P(功率)=Q(流量)╳ H(压力)，流量Q与转速N的一次方成正比，压力H与转速N的平方成正比，功率P与转速N的立方成正比，如果水泵的效率一定，当要求调节流量下降时，转速N可成比例的下降，而此时轴输出功率P成立方关系下降。即水泵电机的耗电功率与转速近似成立方比的关系。例如：一台水泵电机功率为55KW，当转速下降到原转速的4/5时，其耗电量为28.16KW，省电48.8%，当转速下降到原转速的1/2时，其耗电量为6.875KW，省电87.5%. 三晶变频器在空压机上的节能改造应用 空气压缩机在国民经济和国防建设的许多部门中应用极广，特别是在纺织、化工、动力等工业领域中已成为必不可少的关键设备，是许多工业部门工艺流程中的核心设备。提供自动化生产所需的压缩空气足够的供气压力，是生产流程顺畅之要素，瞬间的压降，即会影响产品品质。随着变频技术的成熟,变频器在电气传动领域中应用越来越广泛。其控制方式的多样性、完善的电机保护功能以及其特有的优点是目前在工控领域其它无可比拟的。 一、螺杆式空压机的工作原理 螺杆式空气压缩机的工作过程分为吸气、密封及输送、压缩、排气四个过程。当螺杆在壳体内转动时，螺杆与壳体的齿沟相互啮合，空气由进气口吸入，同时也吸入机油，由于齿沟啮合面转动将吸入的油气密封并向排气口输送;在输送过程中齿沟啮合间隙逐渐变小，油气受到压缩;当齿沟啮合面旋转至壳体排气口时，较高压力的油气混合气体排出机体。 二、压缩气供气系统组成及空压机控制原理 压缩气供气系统组成： 工厂空气压缩气供气系统一般由空气压缩机、冷干机、过滤器、储气罐、管路、阀门和用气设备组成。 空气压缩机的控制原理： 在工厂的空气压缩机控制系统中， 普遍采用后端管道上安装的压力继电器来控制空气压缩机的运 行。空压机启动时，加载阀处于不工作态，加载气缸不动作，空压机头进气口关闭，电机空载启动。当空气压缩机启动运行后， 如果后端设备用气量较大， 储气罐和后端管路中压缩气压力未达到压力上限 值，则控制器动作加载阀，打开进气口，电机负载运行，不断地向后端管路产生压缩气。如果后端用气设备停止用气，后端管路和储气罐中压缩气压力渐渐升高，当达到压力上限设定值时，压力控制器发出卸载信号，加载阀停止工作，进气口关闭，电机空半岛平台载运行。 三、螺杆式空气压缩机变频改造 空压机工频运行和变频运行的比较： 空压机电机功率一般较大，启动方式多采用空载(卸载)星-三角启动，加载和卸载方式都为瞬时。这使得空压机在启动时会有较大的启动电流，加载和卸载时对设备机械冲击较大;不光引起电源电压波动，也会使压缩气源产生较大的波动;同时这种运行方式还会加速设备的磨损，降低设备的使用年限。由于一般空气压缩机的拖动电机本身不能调速，因此就不能直接使用压力或流量的变动来实现降速调节输出功率的匹配，电机不允许频繁启动，导致在用气量少的时候电机仍然要空载运行，电能浪费巨大。 对空压机进行变频改造，能够使电机实现软起软停，减小启动冲击，延长设备使用年限;同时由于电机运行频率可变，实现了空压机根据用气量的大小自动调节电机转速，减少了电机频繁的加载和卸载，从
